| 品牌：磁久泵业 | 型号：MT-HTP40-25-125 | 材质：不锈钢 |
| 性能：防爆 | 用途：化工泵 | 扬程：20m |
| 驱动方式：磁力 | 输送介质：污水泵、杂质泵 | 泵轴位置：卧式 |
| 叶轮结构：封闭式叶轮 | 叶轮吸入方式：单吸式 | 流量：6.3m3/h |
| 叶轮数目：6 | 汽蚀余量：5m | 吸入口径：40mm |
| 排出口径：25mm | 结构原理：中开泵 | 级数：单级 |
| 电压：380V | 功率：2.2kw | 规格：MT-HTP40-25-125 |
MT-HTP型高温磁力泵特点是利用磁传动器的外磁钢旋转时，磁力线穿过间隙和隔离套，作用于内磁钢上，使泵轴与电动机同步旋转，无接触地传递扭矩。在泵轴的动力输入端，由于液体被封闭在静止的隔离套内，没有动密封，因而***了石油化工行业中免不了的跑、冒、滴、漏现象，完全无泄漏。此种类型的磁力泵适用于输送有毒、有害、易燃、易爆和贵重液体介质，是创建无泄漏、***文明车间、文明工厂的理想用泵
MT-HTP型高温磁力泵适用于石油、化工、制药、电镀、环保、食品、影视洗印、水处理、***等行业。是输送易燃、易爆、易挥发、有毒、贵重和各种腐蚀性液体的理想设备。
MT-HTP抗高温磁力泵工作条件
MT-HTP型高温磁力泵其过流部件材质以Ⅱ 类和Ⅲ类金属材质为主，也可以带非金属衬里或热固体性塑料，这类泵统称金属磁力泵，适用于输送液体的吸入压力必须大于其汽化压力0.1MPa, 出口压力4.0MPa,温度不超过350℃，密度不大于1600kg/m3,粘度不大于30×10-6m2/S的不含铁磁性质颗粒和纤维的液体。

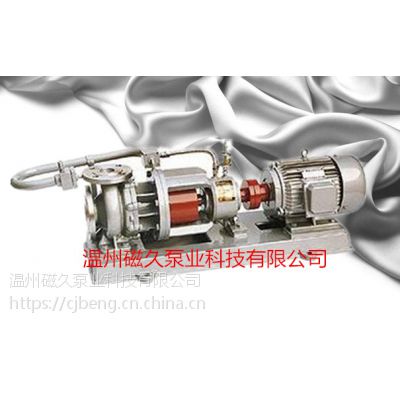

| 磁力泵:MT-HTP型不锈钢高温磁力泵图形 | |
 | |
磁力泵:MT-HTP型不锈钢高温磁力泵型号意义
MT-HTP系列高温磁力泵性能范围（按额***性能）
流量 3.2～100m3/h
扬程 15～80m
温度 -45～350℃
泵吸入口直径 32～100mm
转速 2850～2900r/min
功率 1.1～55kW
MT-HTP型高温磁力泵结构图
序号 | 零件名称 | 材料 | 序号 | 零件名称 | 材料 |
1 | 泵体 | 不锈钢ZGCr18Ni9 | 8 | 轴承体 | 不锈钢ZG1Cr18Ni9 |
2 | 扣环 | 不锈钢1Cr18Ni9Ti | 9 | 轴承 | 碳石墨M120P |
3 | 叶轮 | 不锈钢ZG1Cr18Ni9 | 10 | 隔离套 | 不锈钢1Cr18Ni9Ti |
4 | 止推环 | 硬质合金YG8 | 11 | 内磁钢总成 | 钐钴磁钢组合件 |
5 | 密封圈 | 聚四氟乙烯 F4 | 12 | 外磁钢总成 | 钐钴磁钢组合件 |
6 | 冷却装置 | 不锈钢组合件 | 13 | 冷却联接架 | 铸件 HT200 |
7 | 泵轴 | 不锈钢1Cr18Ni9Ti |
MT-HTP型不锈钢高温磁力泵性能参数
型 号 | 口径（mm） | 流量（m3/h） | 扬程 （m） | 电机功率（kW） | 电 压 （V） | 材 质 | |
进口 | 出口 | ||||||
MT-HTP32-25-115 | 32 | 25 | 6.6 | 15 | 1.1 | 380 | 不 |
MT-HTP32-20-125 | 32 | 20 | 3.2 | 20 | 1.1 | 380 | |
MT-HTP 32-20-160 | 32 | 20 | 3.2 | 32 | 1.5 | 380 | |
MT-HTP 40-25-125 | 40 | 25 | 6.3 | 20 | 2.2 | 380 | |
MT-HTP 40-25-160 | 40 | 25 | 6.3 | 32 | 3 | 380 | |
MT-HTP 40-25-200 | 40 | 25 | 6.3 | 50 | 5.5 | 380 | |
MT-HTP 50-32-125 | 50 | 32 | 12.5 | 20 | 3 | 380 | |
MT-HTP 50-32-160 | 50 | 32 | 12.5 | 32 | 4 | 380 | |
MT-HTP 50-32-200 | 50 | 32 | 12.5 | 50 | 7.5 | 380 | |
MT-HTP 50-32-250 | 50 | 32 | 12.5 | 80 | 18.5 | 380 | |
MT-HTP 65-50-125 | 65 | 50 | 25 | 20 | 4 | 380 | |
MT-HTP 65-50-160 | 65 | 50 | 25 | 32 | 7.5 | 380 | |
MT-HTP 65-40-200 | 65 | 40 | 25 | 50 | 15 | 380 | |
MT-HTP 65-40-250 | 65 | 40 | 25 | 80 | 18.5 | 380 | |
MT-HTP 80-65-125 | 80 | 65 | 50 | 20 | 7.5 | 380 | |
MT-HTP 80-65-160 | 80 | 65 | 50 | 32 | 15 | 380 | |
MT-HTP 80-50-200 | 80 | 50 | 50 | 50 | 18.5 | 380 | |
MT-HTP 80-50-250 | 80 | 50 | 50 | 80 | 37 | 380 | |
MT-HTP 100-80-125 | 100 | 80 | 100 | 20 | 15 | 380 | |
MT-HTP 100-80-160 | 100 | 80 | 100 | 32 | 18.5 | 380 | |
MT-HTP 100-65-200 | 100 | 65 | 100 | 50 | 37 | 380 | |
MT-HTP 100-65-250 | 100 | 65 | 100 | 80 | 55 | 380 | |
注:每个型号都可配防爆电机 | |||||||
